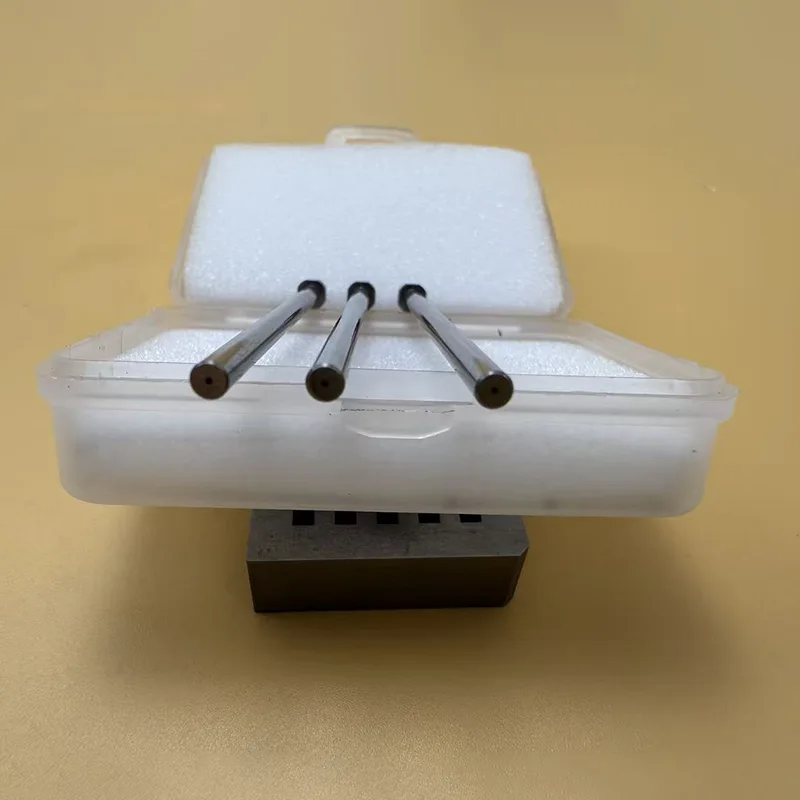

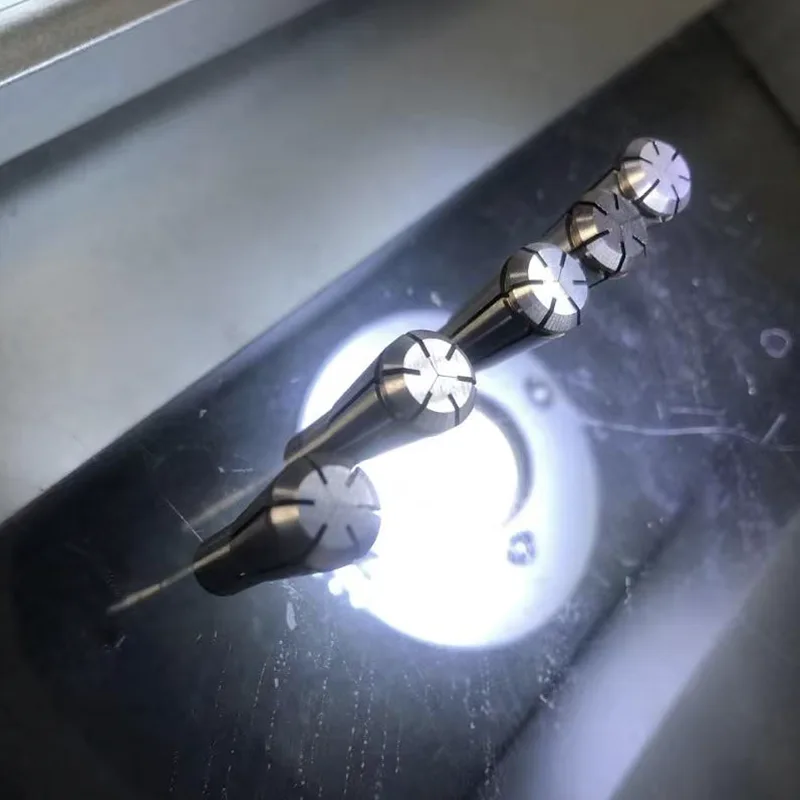

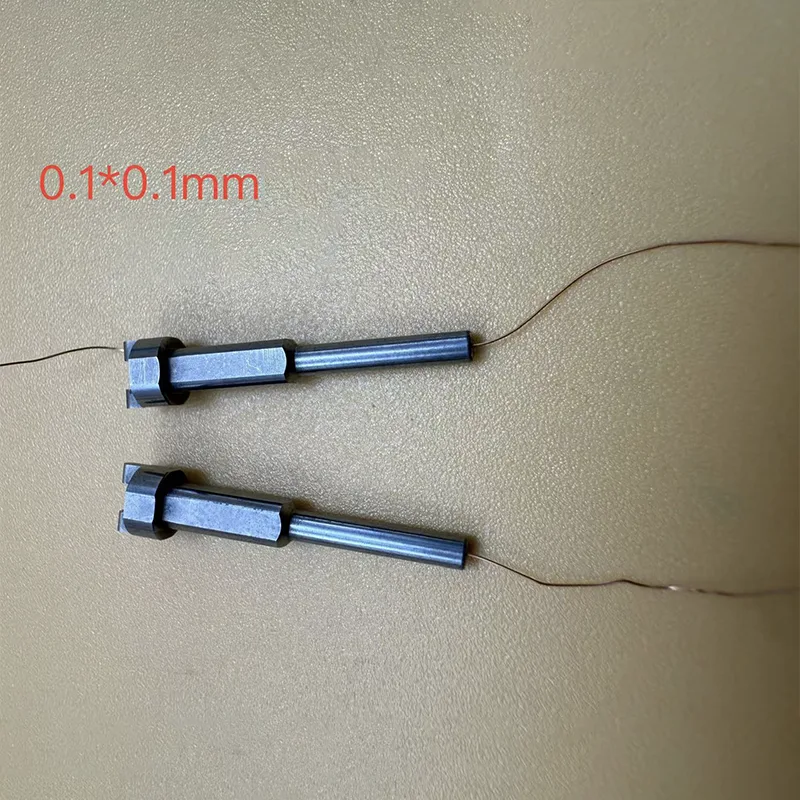

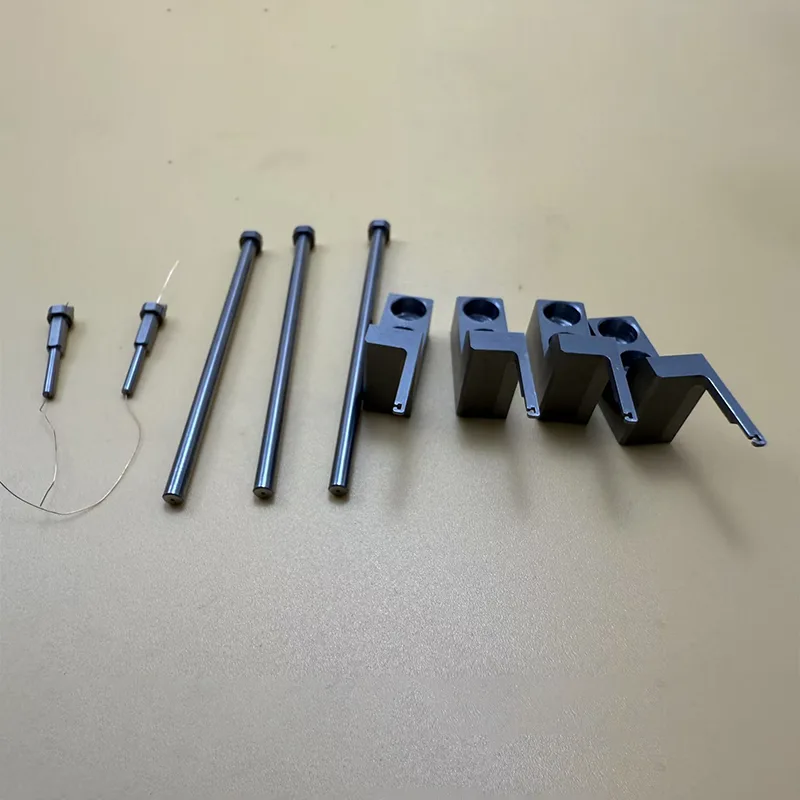

Bahagian Muncung Panduan Tungsten Carbide

Bahagian Muncung Panduan Tungsten Carbide, juga dikenali sebagai muncung dawai tungsten karbida atau pin panduan tungsten karbida, adalah komponen panduan ketepatan yang dibuat daripada sifat unggul tungsten karbida. Fungsi teras mereka adalah untuk membimbing wayar dengan lancar melalui wayar, mencegah kerosakan. Ia adalah komponen utama yang memastikan ketepatan pengeluaran dalam pelbagai industri seperti penggulungan dan lukisan wayar.

Bahan Produk

Bahagian muncung Panduan Tungsten Carbide terutamanya diperbuat daripada tungsten karbida (keluli tungsten) berkualiti tinggi. Sesetengah produk digunakan dalam kombinasi dengan struktur tambahan seperti tapak keluli. Gred keluli tungsten yang berbeza sesuai untuk aplikasi yang berbeza. Sebagai contoh, gred YG6X menggabungkan rintangan haus dan keliatan yang baik, menjadikannya sesuai untuk memandu wayar keluli dan wayar logam bukan ferus; Gred YG8 mempunyai prestasi keseluruhan yang sangat baik dan boleh mengendalikan kebanyakan senario pemprosesan wayar konvensional.

Prestasi Produk

Bahagian Muncung Panduan Tungsten Carbide umumnya mencapai kekerasan HRA90 atau lebih tinggi, dengan kekuatan lenturan mencapai sehingga 2300 N/mm². Rintangan haus mereka jauh melebihi keluli biasa, dan hayat perkhidmatannya adalah lebih daripada 10 kali ganda daripada bahagian keluli yang serupa. Mereka mengekalkan kekerasan yang tinggi walaupun pada 550 ℃ dan mempunyai pekali pengembangan haba yang rendah, memastikan kestabilan struktur dalam persekitaran pengeluaran dengan suhu tinggi dan rendah berselang-seli. Selepas pemprosesan khas, mereka mempunyai rintangan kakisan dan pengoksidaan tertentu, menjadikannya sesuai untuk pelbagai persekitaran perindustrian.

Reka Bentuk Struktur

Bahagian muncung Panduan Tungsten Carbide kebanyakannya direka bentuk dengan struktur tiub, dibahagikan kepada bahagian pengapit dan bahagian plumbum keluar. Bahagian pengapit mempunyai diameter luar yang lebih besar sedikit untuk memastikan pemasangan yang stabil, manakala bahagian plumbum keluar mempunyai diameter lubang yang direka untuk memadankan spesifikasi wayar, dengan peralihan yang lancar antara keduanya. Lubang dalam dan port masuk/alur keluar di kedua-dua hujung direka secara saintifik dengan lengkok untuk memastikan sudut yang munasabah untuk laluan wayar dan mengelakkan kesesakan. Beberapa lubang dua, lubang berbilang dan struktur khas lain yang dibuat tersuai tersedia untuk menyesuaikan diri dengan proses yang kompleks seperti belitan berbilang lembar.

Ketepatan Pemesinan

Melalui pelbagai proses pengisaran (kasar, sederhana, halus dan ultra-halus), kekasaran permukaan lubang dalam boleh mencapai Ra0.1, dan lebih rendah pada hujung melengkung (Ra0.025). Had pemesinan boleh mencapai diameter lubang ≥0.15mm, ketebalan dinding ≥0.10mm, dan toleransi dimensi dikawal dalam 0.01mm. Sebelum meninggalkan kilang, semua bahagian menjalani pemeriksaan penuh menggunakan mikroskop elektron untuk memastikan peralihan semula jadi antara lubang dalam dan kelengkungan, menjamin laluan wayar yang lancar.

Senario Aplikasi

Pembuatan Motor dan Motor: Bahagian Nozel Panduan Tungsten Carbide ialah komponen teras untuk pemegun belitan dan gegelung pemutar dalam motor luka bersiri, motor kipas dan motor mikro. Mereka membimbing wayar enamel dengan tepat semasa penggulungan, mengelakkan calar pada lapisan penebat dan memastikan kekonduksian dan jangka hayat gegelung motor.

Industri Pemprosesan Wayar: Dalam pengeluaran wayar, kabel, dan wayar keluli tahan karat, ia digunakan untuk membimbing wayar semasa proses lukisan dan penghantaran. Lubang dalam licin mengurangkan haus permukaan, memastikan diameter wayar seragam dan permukaan licin.

Bidang pemesinan ketepatan lain: Serasi dengan mesin penggulungan automatik CNC dan peralatan lain untuk pelbagai pemprosesan gegelung ketepatan. Ia juga boleh digunakan untuk proses khas seperti penggulungan selari berbilang lembar bagi gegelung. Sesetengah model tersuai malah boleh memenuhi keperluan panduan wayar dengan spesifikasi berbeza dari 1 hingga 500mm.

Perkhidmatan Penyesuaian Disokong

Spesifikasi standard: Pelbagai model standard tersedia di pasaran, dengan parameter lengkap seperti diameter lubang, panjang dan diameter luar. Sebagai contoh, sesetengah model mempunyai diameter lubang bermula dari 0.15mm, dan dimensi luar boleh meliputi julat 1-500mm.

Kami menyokong perkhidmatan penyesuaian: Kami menyokong penyesuaian berdasarkan lukisan atau sampel yang disediakan pengguna, termasuk diameter lubang khas, struktur tidak sekata (seperti rata atau elips) dan port masuk/alur keluar wayar dengan lengkungan tertentu. Sesetengah pengeluar mempunyai kuantiti pesanan minimum yang rendah dan juga boleh menyediakan penyesuaian pukal dan perkhidmatan penghantaran cepat. Jumlah bekalan boleh memenuhi keperluan pembelian lebih daripada 50,000 unit pada satu-satu masa.
