EDM Wayar Slot Sempit 0.15mm

0.15mm Narrow Slot Wire EDM ialah perkhidmatan pembuatan ketepatan berdasarkan teknologi pemotongan wayar perlahan berketepatan tinggi. Xincheng pakar dalam pemesinan struktur celah ultra halus dengan lebar hanya 0.15mm pada bahan kerja logam. Dengan kelebihan terasnya "kawalan celah aras mikron, kemasan permukaan seperti cermin, dan bentuk dan kedudukan kestabilan tinggi," ia telah menjadi penyelesaian pemprosesan utama dalam bidang pembuatan mewah seperti aeroangkasa, acuan ketepatan dan komponen elektronik.

Hantar Pertanyaan

Penerangan Produk

Teknologi Pemprosesan dan Kelebihan Ketepatan

EDM Narrow Slot Wire 0.15mm menggunakan peralatan pemotongan wayar perlahan yang diimport (seperti Sodick dan Charmilles), dipasangkan dengan wayar elektrod loyang/bergalvani dengan diameter 0.03-0.1mm. Pelepasan nadi frekuensi tinggi mengeluarkan logam, dan sistem kawalan servo adaptif mencapai pembentukan slot sempit yang tepat. Penunjuk ketepatan teras adalah peneraju industri:

Ketepatan Dimensi: Toleransi lebar slot dikawal ketat dalam ±0.002mm, dan ralat panjang dan kedalaman slot ialah ≤0.003mm, memenuhi piawaian GB/T. Standard 13916-2008 Keperluan Gred Ketepatan. Kualiti Permukaan: Kekasaran permukaan dinding dalaman slot sempit boleh mencapai Ra0.2-0.4μm, memberikan kesan cermin seragam. Pemasangan terus boleh dilakukan tanpa menggilap seterusnya, mengelakkan kehausan bahan kerja atau gangguan isyarat yang disebabkan oleh kekasaran permukaan.

Toleransi Geometrik: Kelurusan slot ≤0.001MM/100MM, selari ≤0.002MM, toleransi jarak slot bersebelahan ≤0.003MM, memastikan ketekalan struktur berbilang slot. Kestabilan Pemesinan: Menggunakan bendalir kerja larut air dan sistem penapisan geseran gelung tertutup dan elektrodecas. Kadar lulus pemesinan slot tunggal ≥99.2%, turun naik dimensi pengeluaran kelompok ≤0.0015MM.

Xincheng ialah kilang pemesinan CNC profesional dan juga pengilang dan pembekal bahagian yang diproses di China. Dialu-alukan untuk berunding dan membeli.

Ciri Bahan dan Proses yang Boleh Disesuaikan

Bahan yang Disesuaikan	Sifat Bahan	Pemprosesan Sorotan
Keluli Acuan (SKD11, Cr12MoV)	Kekerasan Tinggi, Rintangan Haus yang Tinggi	Menggunakan teknologi nyahcas bersegmen untuk mengurangkan tekanan pemesinan dan mengelakkan cipratan tepi di celah sempit.
Keluli Tahan Karat (304, 316L)	Rintangan Kakisan, Keliatan Baik	Mengoptimumkan nisbah bendalir kerja untuk memperbaiki kemasan permukaan dan mengelakkan karat selepas pemesinan.
Aloi Titanium (TC4)	Kekuatan Tinggi, Kekonduksian Terma Lemah	Menggunakan sistem kawalan suhu masa nyata untuk mengelakkan pengumpulan haba dan mengelakkan ubah bentuk celah sempit.
Aloi Tembaga (Tembaga, Tembaga Berilium)	Kekonduksian Elektrik yang Baik, Mudah Dimesin	Menggunakan parameter nyahcas tenaga rendah untuk melindungi ketepatan dinding dalam celah sempit dan mengurangkan haus wayar elektrod.

Senario Aplikasi

Produk EDM Narrow Slot Wire EDM 0.15mm, dengan kelebihan terasnya "lebar ultra-halus + ketepatan tinggi," digunakan secara meluas dalam bidang pembuatan mewah dengan keperluan ketepatan struktur yang ketat. Aplikasi biasa termasuk:

1. Pembuatan Acuan Ketepatan: Digunakan untuk slot plumbum dalam acuan pembungkusan semikonduktor dan jahitan pembentuk terminal dalam acuan penyambung, memastikan pembentukan pin dan terminal yang tepat serta sisipan dan penyingkiran yang konsisten, memanjangkan jangka hayat acuan kepada lebih 500,000 kitaran.

2. Komponen Aeroangkasa: Memproses slot penyejukan untuk bilah enjin aero dan jahitan penghantaran isyarat untuk penderia, memastikan kecekapan penyejukan dan kestabilan penghantaran isyarat, memenuhi piawaian kebolehpercayaan gred aeroangkasa.

3. Komponen Elektronik: Digunakan untuk slot komutator dalam motor mikro dan slot pelesapan haba dalam perintang ketepatan, mengurangkan saiz komponen sambil meningkatkan prestasi pelesapan haba, menyesuaikan diri dengan trend "pengecilan dan penyepaduan tinggi" dalam elektronik pengguna.

4. Aksesori Peralatan Perubatan: Slot panduan pemprosesan untuk peranti perubatan invasif minimum dan slot probe pengesanan untuk instrumen diagnostik, memastikan ketepatan operasi instrumen dan ketepatan pengesanan, memenuhi keperluan biokompatibiliti gred perubatan.

Jaminan Perkhidmatan dan Keupayaan Penyesuaian

Untuk memenuhi keperluan peribadi pelanggan yang berbeza, kami menyediakan perkhidmatan pemesinan ketepatan proses penuh, dengan jaminan teras berikut:

Sokongan Penyesuaian: Kami boleh menyesuaikan panjang, kedalaman, susunan dan struktur berkaitan slot sempit berdasarkan lukisan 2D (CAD) dan model 3D (STEP/IGES) yang disediakan pelanggan. Lebar slot sempit yang dimesin minimum ialah 0.1mm, dan kuantiti pemprosesan satu kelompok maksimum ialah 1000 keping/kelompok.

Sistem Pemeriksaan Kualiti: Setiap kumpulan produk menjalani pemeriksaan dimensi penuh menggunakan mesin pengukur koordinat, mikroskop alat dan penguji kekasaran permukaan, menyediakan laporan pemeriksaan terperinci untuk memastikan kualiti yang boleh dikesan.

Kitaran Penghantaran: Pemprosesan bahagian standard mengambil masa 3-5 hari bekerja, dan bahagian tersuai mengambil masa 5-10 hari bekerja bergantung pada kerumitan. Kami menyokong perkhidmatan dipercepatkan untuk pesanan segera, dengan penghantaran sepantas 48 jam.

Perkhidmatan Selepas Jualan: Kami menyediakan perundingan proses pemesinan dan cadangan penyesuaian pemasangan. Sekiranya masalah kualiti bukan disebabkan oleh manusia, kami menyokong kerja semula atau pemulangan/pertukaran percuma.

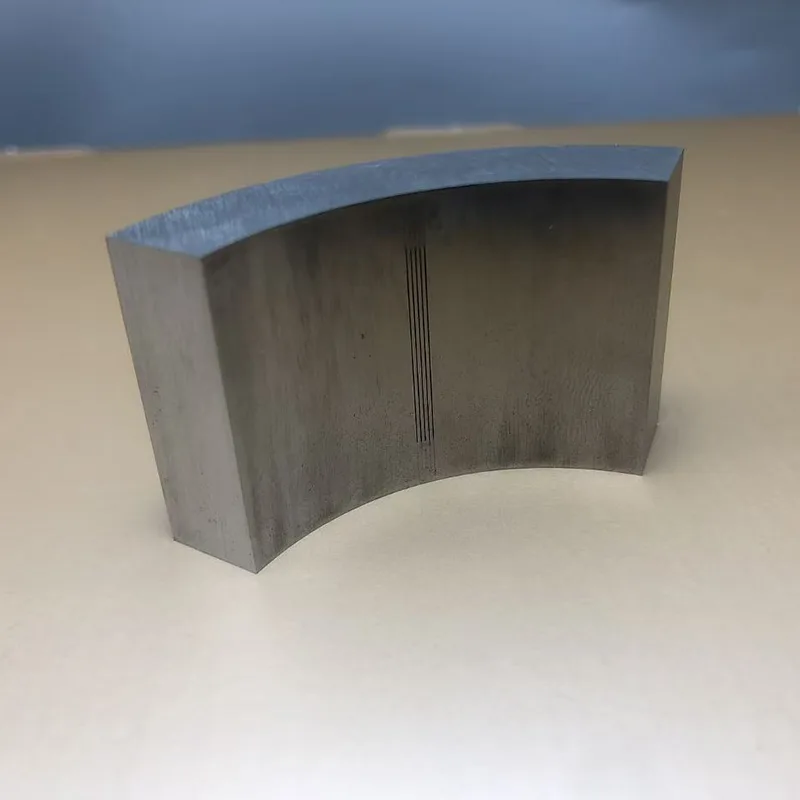

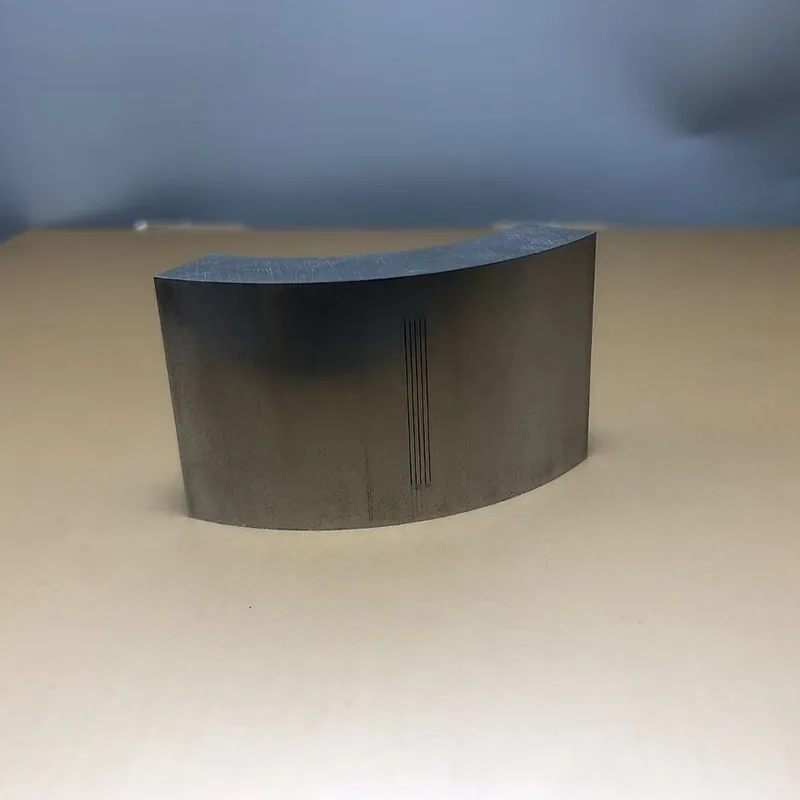

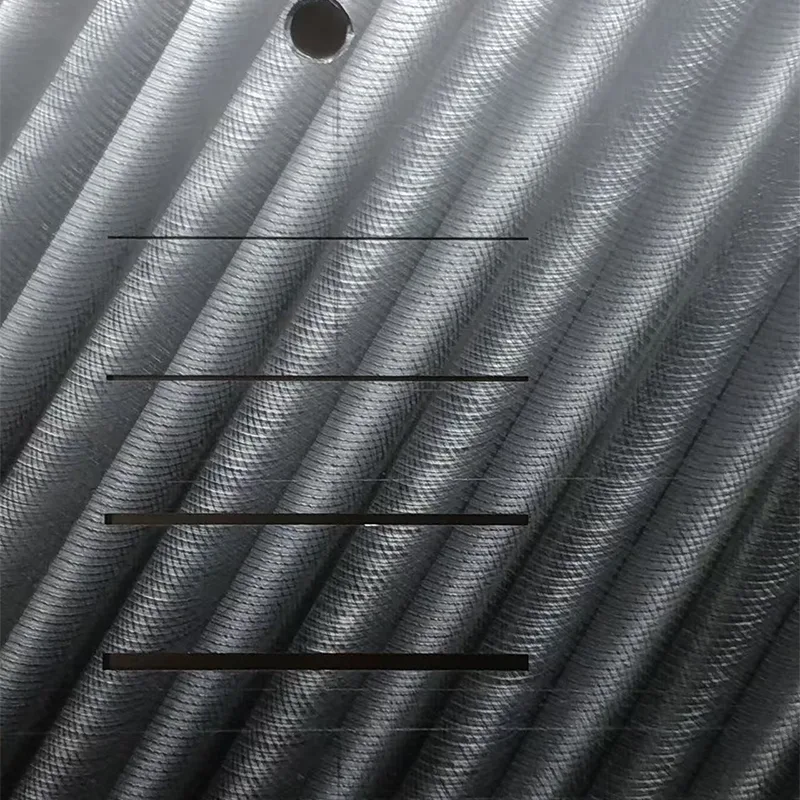

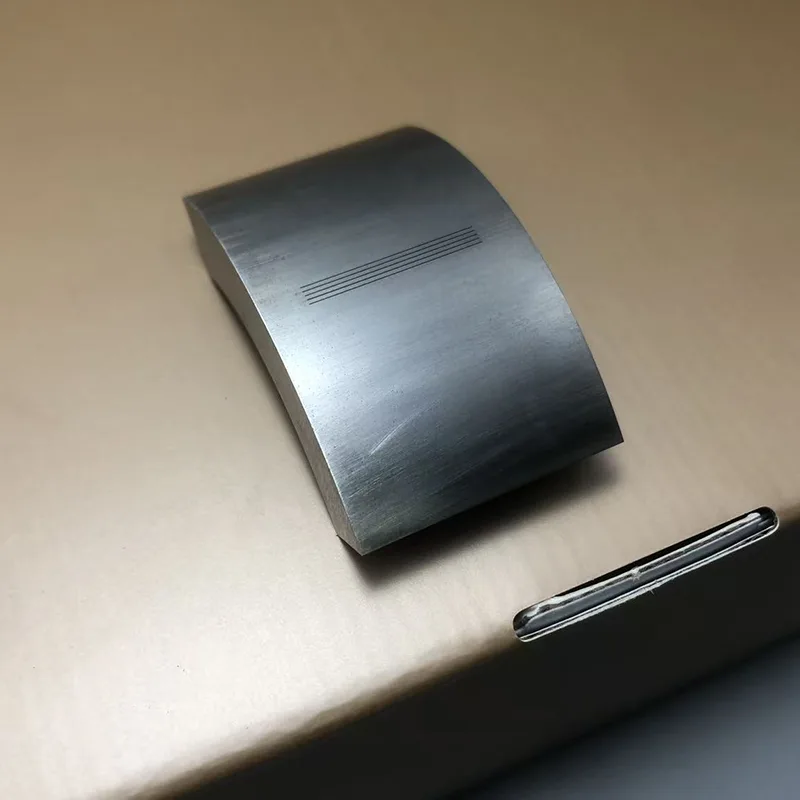

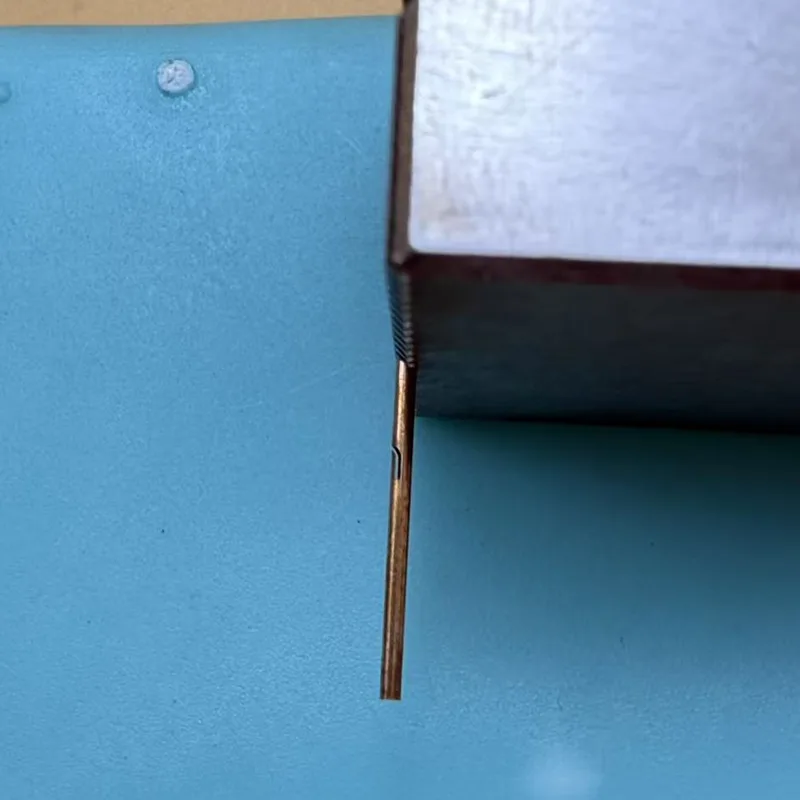

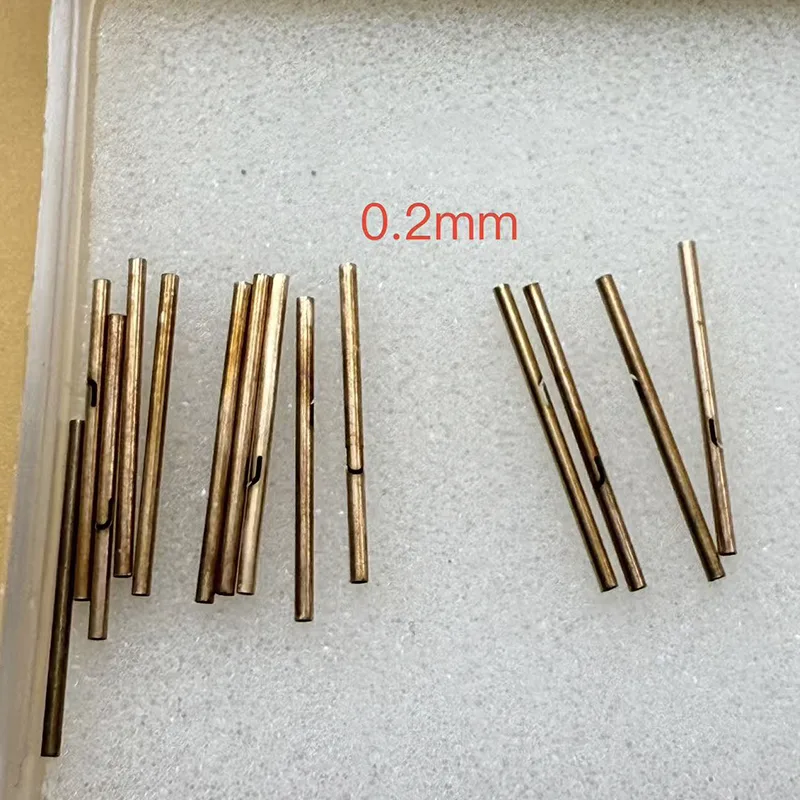

0.15mm Narrow Slot Wire EDM
