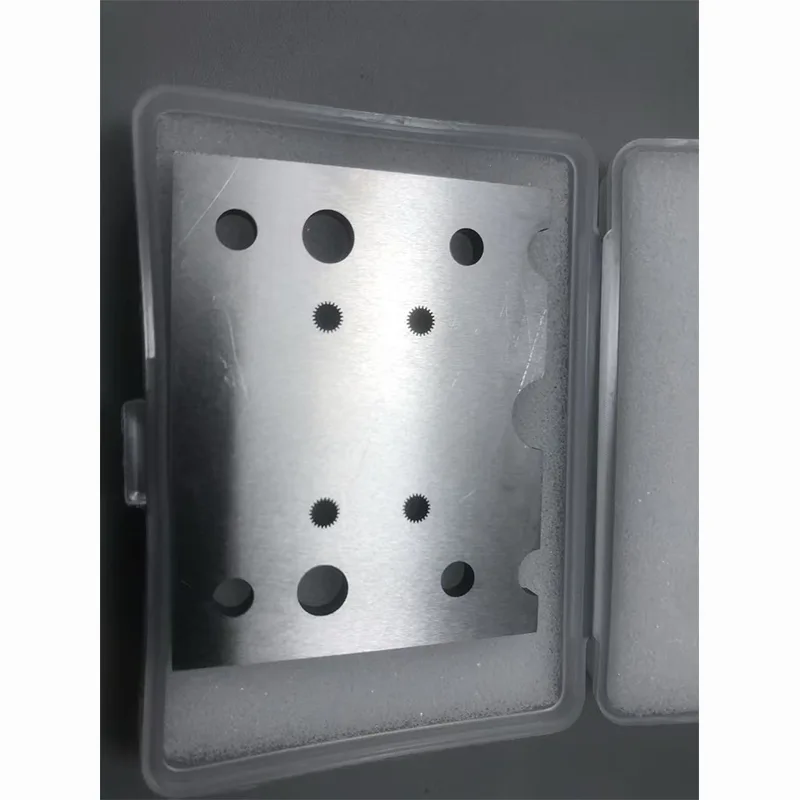

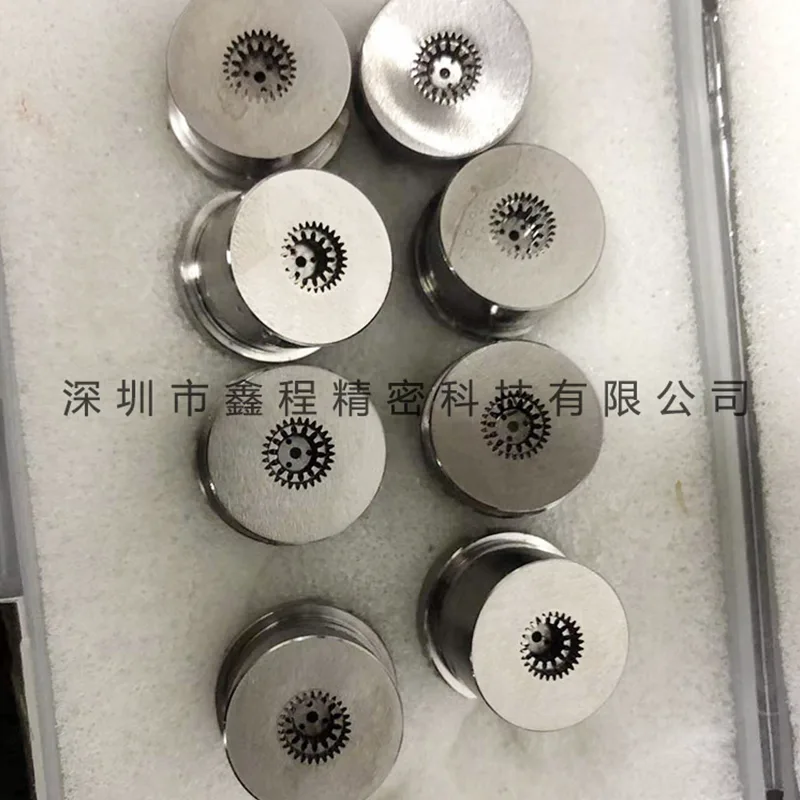

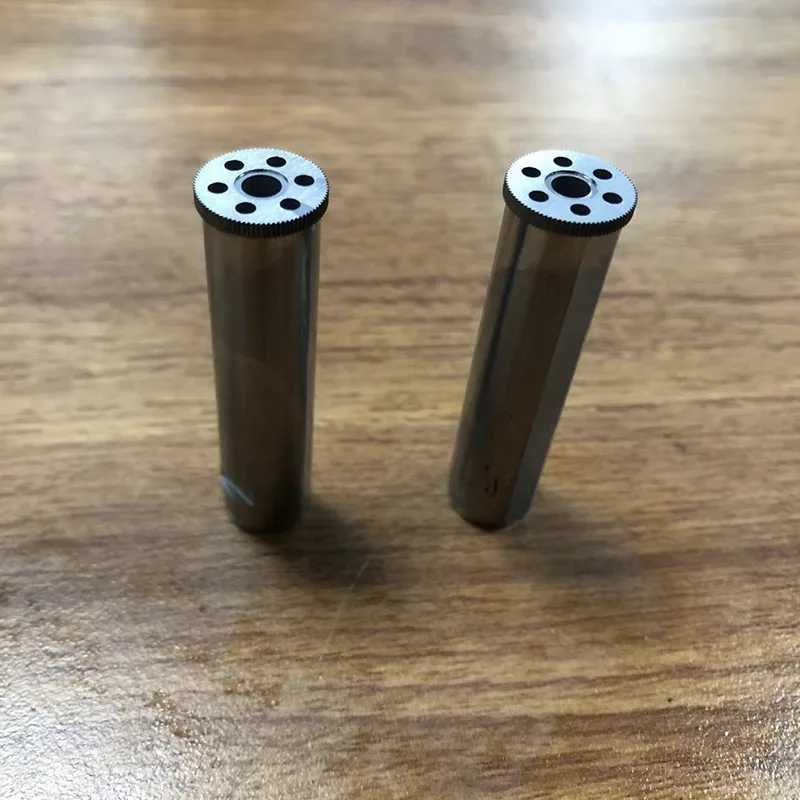

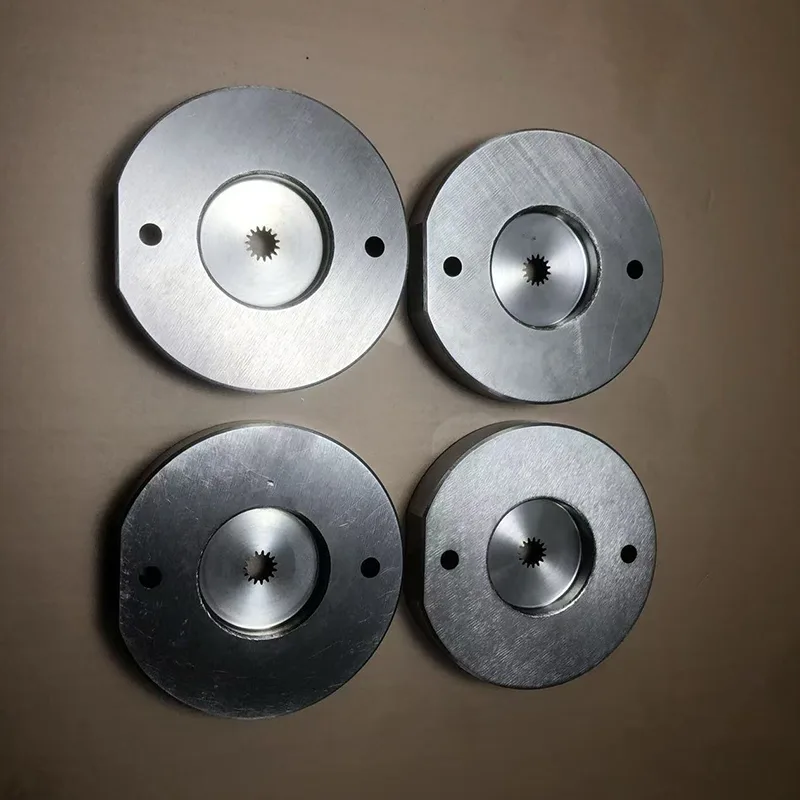

Gear Pemprosesan Kawat Perlahan Wayar Halus 0.07mm

Kelebihan proses

Kami mengguna pakai teknologi pemprosesan pemotongan wayar perlahan wayar halus 0.07MM untuk mengimbangi keperluan ketepatan dan kecekapan pengeluaran gear modul sederhana, menyediakan produk gear tersuai dengan profil gigi yang tepat dan prestasi yang boleh dipercayai untuk senario pembuatan kelompok, memenuhi permintaan yang pelbagai daripada kuantiti kecil satu kelompok kepada pengeluaran besar-besaran berskala besar. 0.07mm pengeluaran besar-besaran Kawat Halus dan Kawalan Kualiti Proses Dawai Pemprosesan Perlahan " ketepatan medium acuan" sebagai teras, mewujudkan proses kawalan yang cekap, dengan mengambil kira kecekapan dan kualiti:

1. Analisis lukisan dan pengoptimuman proses: Jurutera menganalisis secara mendalam lukisan 2D/3D gear, mengoptimumkan laluan suapan wayar dalam kombinasi dengan ciri-ciri garis halus 0.07MM, mereka bentuk parameter nyahcas eksklusif untuk profil gigi modul sederhana, dan menjana pakej teknologi pemprosesan yang cekap.

2. Pengapit kelompok dan tetapan alat pintar: Lekapan berbilang stesen matriks diguna pakai untuk mencapai pengapit kelompok sebanyak 30 keping setiap masa, dan sistem tetapan alat visual AI digunakan untuk mencapai ketepatan tetapan alat tahap ±0.003MM, meningkatkan kecekapan pengapit dengan ketara.

3. Pemprosesan yang cekap dan pemeriksaan kelompok: Kaedah pemprosesan dua peringkat "pemotongan kasar - pemotongan halus" diguna pakai. Setiap 50 keping diambil sampel dan diperiksa oleh alat pengukur imej dua dimensi automatik sepenuhnya. Sistem secara automatik memberi suapan balik sisihan dan menentukur parameter untuk memastikan ketepatan kelompok yang stabil.

4. Pemeriksaan rawak produk siap dan kebolehkesanan penuh: Setiap kelompok menjalani pemeriksaan tiga koordinat bersaiz penuh pada nisbah 3%, dan laporan pemeriksaan dengan pensijilan CNAS dikeluarkan. Label berganda "nombor siri kelompok" diukir dengan laser untuk memastikan kualiti boleh dikesan sepenuhnya.

Penunjuk Prestasi

Medan aplikasi yang pelbagai

Dalam bidang peranti perubatan: Kami menyesuaikan 0.5 modul keluli tahan karat 316 gear untuk sistem penghantaran pengesan glukosa darah, dengan ralat pic tidak lebih daripada 0.006MM, memenuhi piawaian kebersihan gred perubatan. Jumlah bekalan bulanan ialah 5,000 set.

Dalam bidang peralatan pintar: Gear 40Cr tersuai dengan modul 1.5 untuk sambungan robot kolaboratif, dengan kekasaran permukaan Ra0.3μm, meningkatkan kapasiti tampung tork sebanyak 15%, dan memenuhi keperluan pergerakan tepat robot.

Medan perkakasan ketepatan: 0.07mm Gear Pemprosesan Wayar Perlahan Wayar Halus boleh menyesuaikan gear Cr12 dengan modul 0.8 untuk mekanisme penghantaran kunci pintu mewah. Ia menggunakan struktur pemprosesan satu keping dawai halus 0.07MM dengan alur pengunci dan mempunyai hayat perkhidmatan lebih daripada 100,000 kali.

Kelebihan prestasi

Teknologi pemotongan wayar perlahan wayar halus 0.07MM dioptimumkan untuk gear dengan modul 0.3 hingga 2.0. Kelebihan diameter wayar membolehkannya meningkatkan kecekapan pemprosesan sebanyak 35% berbanding wayar halus 0.05MM sambil memastikan ketepatan, dan mengurangkan kos sebanyak 20% berbanding wayar halus 0.03MM. Kelebihan teras tertumpu pada tiga dimensi:

Profil gigi modul sederhana boleh dikawal dengan tepat: Kawat halus 0.07MM boleh memproses gear secara stabil dengan modul antara 0.3 hingga 2.0, dengan ketebalan gigi terproses minimum mencapai 0.12MM. Ralat profil gigi dikawal dalam ±0.004MM, menghasilkan semula involute dan membetulkan profil gigi dan struktur lain dengan tepat, menyelesaikan masalah "turun naik ketepatan pemprosesan kelompok" untuk gear modul sederhana.

- Pemprosesan yang cekap dan jaminan permukaan: Kekasaran permukaan gear selepas pemprosesan mencapai Ra0.3μm, memenuhi keperluan haus rendah bagi transmisi sederhana dan mewah. Keserasian diameter wayar memendekkan masa pemprosesan satu keping sebanyak 25% berbanding wayar halus 0.05MM, menjadikannya sesuai untuk pesanan pengeluaran besar-besaran dengan output bulanan melebihi 3,000 set.

- Pemprosesan penyesuaian berbilang bahan: Menyokong Pemprosesan pelbagai bahan seperti keluli karbon, keluli aloi, keluli tahan karat, aloi titanium, dll. Terutamanya sesuai untuk pengacuan satu keping bagi struktur komposit Gear dengan tulang rusuk pengukuh dan mencari lubang pin. Ralat ketekalan pemprosesan bagi Gear Pemprosesan Kawat Perlahan Wayar Halus 0.07mm ialah ≤0.005MM, mengurangkan kos pemasangan dan penyahpepijatan berikutnya.
